TCV-EOD-5.0

توپ ضد انفجار

راهنمای بهره برداری و نگهداری

هشدار دهید

هنگام استفاده از این محصول، اپراتور باید دفترچه راهنمای عملیات و نگهداری را به دقت مطالعه کند و به شدت از مفاد آن پیروی کند. شرکت هیچ گونه مسئولیتی در قبال عواقب مستقیم یا غیرمستقیم ناشی از عملکرد نادرست محصول که مطابق با دستورالعمل های دفترچه راهنمای بهره برداری و نگهداری نیست، ندارد. این شرکت هیچ گونه مسئولیتی در قبال خسارات جانی و یا خسارت محصول ناشی از عملیات، استفاده و نگهداری بر خلاف شرایط گارانتی بدون رعایت دستورالعمل های مندرج در دفترچه راهنمای بهره برداری و نگهداری ندارد.

1. هنگامی که محصول در حال رانندگی است، درب مخزن باید بسته شود. به جز مواد منفجره مشکوک قرار داده شده در مخزن، سایر اقلام مجاز به قرار دادن روی محصول نیستند.

2. محصول پس از ضربه انفجار، مخزن، پوشش مخزن و حلقه دهان اگر تغییر شکل آشکار، ترک و ترک وجود داشته باشد، نباید به استفاده ادامه دهد. در صورت عدم وجود تغییر شکل، ترک و ترک آشکار، مطابق ضمیمه 1 آزمایش کنید، در صورت تجاوز از مقدار تعیین شده، استفاده را ادامه ندهید.

TCV-EOD-5.0

راهنمای عملیات و نگهداری توپ ضد انفجار

1 بررسی اجمالی

توپ ضد انفجار TCV-EOD-5.0 برای سرکوب اثر کشنده امواج ضربه ای و زباله های ناشی از انفجارهای انفجاری در محیط اطراف استفاده می شود.

این محصول به طور گسترده در فرودگاه ها، اسکله ها، ایستگاه ها، متروها، اماکن ورزشی، نمایشگاه ها، میدان ها، مراکز کنفرانس و سایر مکان های پرجمعیت، مناسب برای انتقال و انهدام مواد منفجره مشکوک، حمل و نقل کالاهای خطرناک استفاده می شود.

2 ویژگی های محصول

این محصول دارای مزایای ساختار ساده، عملکرد آسان، استفاده ایمن و قابل استفاده مجدد است. حالت سوئیچ درب مخزن ضد انفجار دارای دو نوع سوئیچ دستی و برقی است که برای سوئیچینگ در شرایط مختلف مناسب است. تریلر مجهز به سیستم ترمز سرویس، مکانیزم ضد ترمز معکوس و چراغ های راهنمایی برای اطمینان از ایمنی رانندگی است. این محصول مجهز به سیستم نظارت تصویری برای نظارت بر باز و بسته شدن درب مخزن ضد انفجار است. این محصول مجهز به سیستم هشدار انفجار-فلاش است که می تواند در هنگام دفع مواد منفجره به پرسنل اطراف هشدار دهد.

3 ساختار محصول و اصل کار

3.1 ساختار محصول

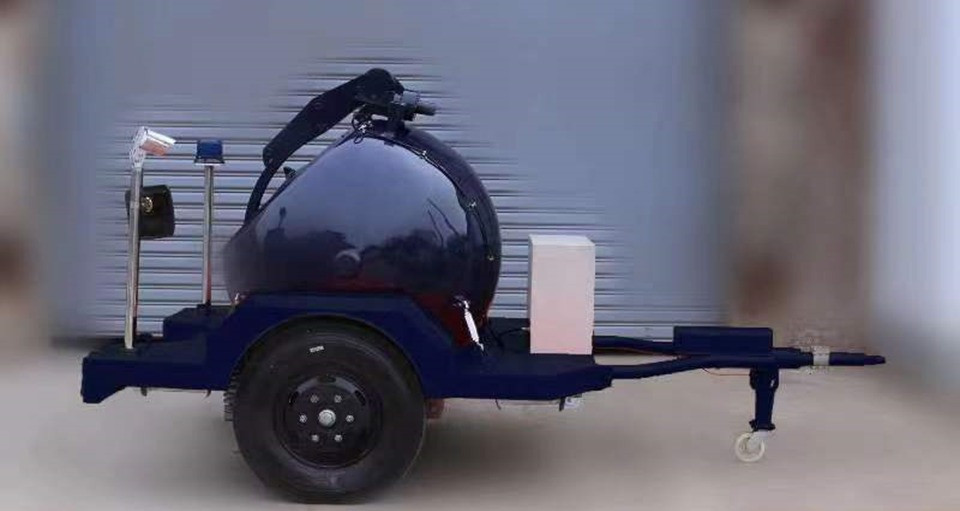

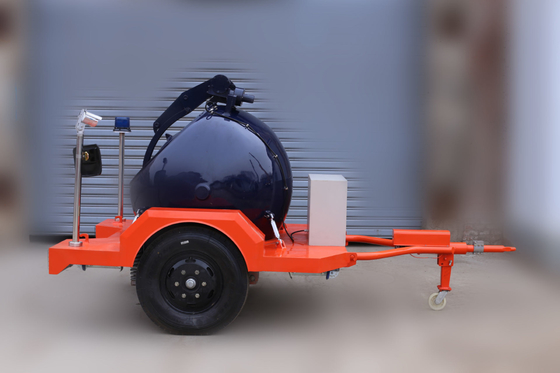

همانطور که در شکل 1 نشان داده شده است، محصولات عمدتاً از مخازن ضد انفجار، تریلرها، سیستم های کنترل الکتریکی و غیره تشکیل شده اند. در میان آنها، مخزن ضد انفجار عمدتاً از بدنه مخزن، پوشش مخزن، مکانیسم سوئیچینگ، کلاچ کاهنده، موتور و غیره تشکیل شده است، همانطور که در شکل 2 نشان داده شده است. تریلر عمدتاً از بدنه، چرخ ها، سیستم ترمز، مکانیزم ضد ترمز معکوس، چرخ های پشتیبانی ارتقا یافته، پایه های جلو و عقب، دوربین ها، چراغ های فلاش و غیره تشکیل شده است که در شکل 3 نشان داده شده است.

شکل 1

شکل 2

شکل 3

3.2 اصل کار

این محصول محفظه ای کروی شکل ساخته شده از مواد فولادی با استحکام بالا می باشد که انرژی حاصل از انفجار را در فضایی خاص مهار می کند و از اثر کشنده موج ضربه و قطعات ناشی از انفجار بر محیط اطراف جلوگیری می کند.

4 محیط کار

4.1 دمای عملیاتی: -5℃ +40 درجه سانتیگراد.

4.2 شرایط رانندگی جاده و سرعت رانندگی:

4.3 در هنگام پارک، جدا کردن تریلر از کارگاه کششی مجاز نمی باشد.

4.4 هنگام رانندگی در روزهای بارانی، توپ ضد انفجار و جعبه کنترل الکتریکی، دوربین و چراغ فلاش باید پوشیده شده و محکم بسته شوند تا از آسیب دیدن قطعات الکتریکی در اثر باران جلوگیری شود.

5 پارامتر فنی

6 دستورالعمل استفاده

6.1 دستورالعمل استفاده از مخازن ضد انفجار

6.1.1 کنترل الکتریکی

دستورالعمل ها	افسانه
1. سیم کشی الف) دوشاخه کابل سینی کابل برق را به سوکت کنترل جلوی تریلر وصل کرده و آن را محکم قفل کنید.
دستورالعمل ها	افسانه
ب) دو شاخه را در یک سر کابل کنترل (طول حدود 2 متر) به ترتیب به سوکت مرکزی دیسک کابل برق وصل کنید. دو شاخه در انتهای دیگر کابل کنترل را به دو سوکت کنار جعبه کنترل وصل کنید.
2. کنترل الف) "سوئیچ پاور" را روی پانل جعبه کنترل باز کنید و صفحه نمایش روی کنترلر باید تصویر دهانه مخزن را نمایش دهد. ب) دکمه "Open cover" روی کنترلر را فشار دهید و درب قوطی به طور خودکار با باز شدن در موقعیت محدود متوقف می شود. ج) دکمه "بستن کاور" روی کنترلر را فشار دهید و درب قوطی پس از بسته شدن به موقعیت محدود به طور خودکار متوقف می شود. د) «سوئیچ چراغ فلاش» را روشن کنید و چراغ فلاش روشن می شود. ه) سوئیچ صفحه نمایش پاور را فشار دهید تا قدرت باتری روی نمایشگر برق نمایش داده شود. توجه: 1. هنگام قرار دادن یا خارج کردن دوشاخه از خشونت استفاده نکنید. 2. هنگام وصل کردن، دوشاخه باید با محل پریز همتراز باشد.
دستورالعمل ها	افسانه
3. هنگام قرار دادن مواد منفجره مشکوک، مواد منفجره مشکوک باید در مرکز شبکه پشتیبانی تانک قرار گیرند.

6.1.2 کنترل دستی

دستورالعمل ها	افسانه
1. صفحه کلید دستی را در محور شش ضلعی در پشت توپ ضد انفجار قرار دهید. 2. آچار سوئیچ را در جهتی که با علامت مشخص شده است بچرخانید. 3. باز و بسته شدن پوشش توپ را از طریق آینه دید عقب مشاهده کنید. توجه: 1. هنگام تعویض دستی پوشش توپ، لطفاً منبع تغذیه را در کابینت برق قطع کنید. 2. کالاهای خطرناک باید در مرکز تور نگهدارنده توپ قرار گیرند.

6.1.3 از بین بردن مواد منفجره در تانک

اگر مواد منفجره نیاز به نابودی در مخزن داشته باشند، باید توسط پرسنل EOD حرفه ای آموزش دیده نگهداری شوند و مواد منفجره باید در مرکز سینی قرار گیرند.

6.1.4 تشخیص پس از انفجار در مخزن

اگر بدنه مخزن، درب و حلقه دهانه از نظر بصری تغییر شکل داده، ترک خورده و ترک خورده باشند، نباید به استفاده ادامه دهند.

از یک متر نوار مخصوص برای اندازه گیری طول قوس نقطه نظارت استفاده کنید. اگر از حداکثر محدوده طول مجاز برگه داده نقطه نظارت تجاوز کند، نباید از آن استفاده شود. جدول داده های نقاط نظارت در پیوست 1 نشان داده شده است.

6.2 دستورالعمل استفاده از تریلر

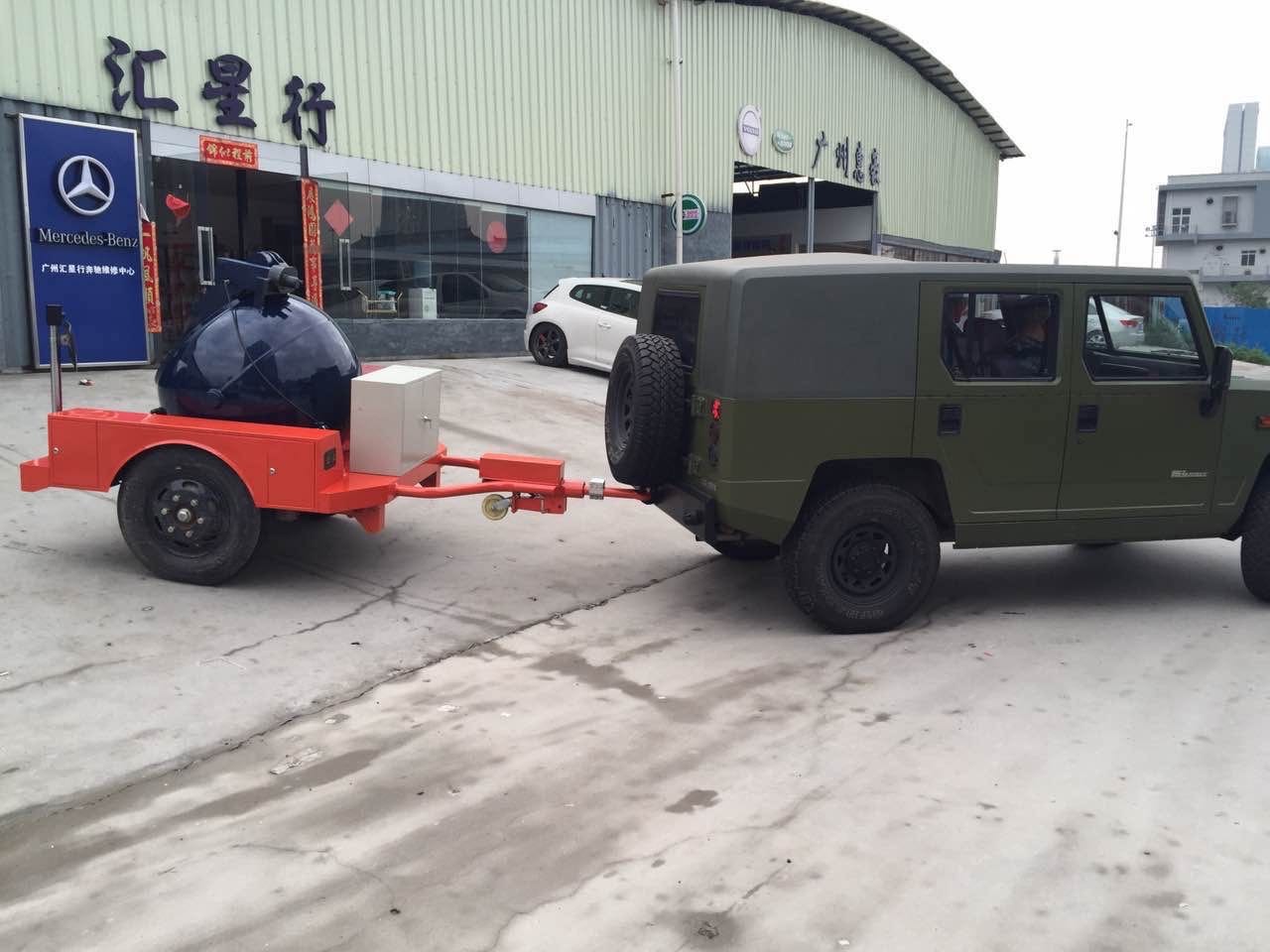

6.2.1 اتصال به تراکتور

6.2.2 رانندگی

دستورالعمل ها	افسانه
1 چراغ راهنمایی را وصل کنید یک سر کانکتور هفت هسته ای را به سوکت جلوی بدنه تریلر وصل کنید و سر دیگر را به تراکتور وصل کنید. برای ارتباط بین رنگ کابل کانکتور هفت هسته ای و چراغ راهنمایی به نمودار سمت راست مراجعه کنید. توجه: 1. قبل از رانندگی، به صورت بصری بررسی کنید که آیا لاستیک نقص دارد و آیا رینگ تغییر شکل داده یا ترک خورده است. اگر باد لاستیک کم است، لطفاً زمان را پر کنید. اگر رینگ تغییر شکل داده یا ترک خورده است، لطفا به موقع لاستیک را تعویض کنید. 2. قبل از خروج از خودرو از بسته بودن درب باک اطمینان حاصل کنید. 3. قبل از رانندگی مطمئن شوید که هیچ اقلام نامربوط دیگری روی محصول قرار نگرفته است.	رنگ کابل کانکتور هفت هسته ای و جدول مربوط به چراغ راهنمایی ویژگی رنگ کابل خط مشترک سیاه شبانه سبز سیاه به چپ بپیچید زرد سیاه ترمز مشکی قرمز معکوس آبی مشکی به راست بپیچید سیاه سفید
2 دستگاه ضد ترمز عقب را روشن کنید (به جز زمانی که معکوس کردن لازم است) اهرم اجکتور ضد ترمز معکوس روی میله کشش را در موقعیت مشخص شده بچرخانید. توجه: 1. قبل از رانندگی، به صورت بصری بررسی کنید که آیا لاستیک نقص دارد و آیا رینگ تغییر شکل داده یا ترک خورده است. اگر باد لاستیک کم است، لطفاً زمان را پر کنید. اگر رینگ تغییر شکل داده یا ترک خورده است، لطفا به موقع لاستیک را تعویض کنید. 2. قبل از خروج از ماشین مطمئن شوید که درب باک کاملا بسته است. 3. قبل از رانندگی اطمینان حاصل کنید که هیچ اقلام نامربوط دیگری روی محصول قرار نگرفته است.

6.2.3 معکوس کردن

دستورالعمل ها	افسانه
هنگام معکوس کردن، اهرم کنترل روی دستگاه ضد ترمز معکوس را بالا بکشید، اهرم بالایی را 180 درجه بچرخانید و عمل را معکوس کنید. توجه: پس از اتمام معکوس، دستگاه ضد ترمز معکوس را می توان قبل از تنظیم مجدد میله اجکتور به کار انداخت.

6.2.4 قرار دادن تریلر

دستورالعمل ها	افسانه
1. پای جلو را قرار دهید الف) چرخ نگهدارنده بالابر را در ارتفاع مناسب تنظیم کنید و پین پای جلو را بیرون بکشید. پای جلو را با بدنه ماشین به صورت عمودی بچرخانید. شفت پین را در سوراخ مربوط به صندلی ثابت پای جلو قرار دهید. بافل انتهای پین را به صورت عمود بر پین بچرخانید. ب) چرخ نگهدارنده بالابر را طوری تنظیم کنید که از زمین بلند شود. 2. پای عقب را قرار دهید الف) پین روی پای عقب را بالا بکشید، پای جلو را با بدنه خودرو به سمت عمودی بچرخانید و پایه عقب را کمی بچرخانید تا مطمئن شوید که پین ​​به سوراخ مربوطه وارد می شود. ب) آچار بالابر پا را داخل میل شش ضلعی وسط پای عقب قرار دهید و آچار را بچرخانید تا پای عقب به زمین بیفتد.
دستورالعمل ها	افسانه

7 نگهداری و تعمیرات

7.1 قبل از حرکت چک کنید

قبل از هر سفر، به صورت بصری بررسی کنید که آیا لاستیک نقص دارد و آیا رینگ تغییر شکل داده یا ترک خورده است. اگر باد لاستیک کم است، لطفا آن را به موقع پر کنید. اگر رینگ تغییر شکل داده یا ترک خورده است، لطفاً به موقع آن را تعویض کنید.

7.2 نگهداری و تعمیر و نگهداری منظم

7.2.1 تمیز کردن خودرو

سطح محصول باید ماهی یکبار تمیز شود. هنگام تمیز کردن، اسپری مستقیم سطح محصول با آب فشار قوی ممنوع است. سطح محصول باید با یک پارچه نخی تمیز پاک شود.

7.2.2 تریلر

الف) فشار لاستیک تست ماهانه، فشار تایر باید 770KPa±30KPa را تضمین کند.

ب) بررسی کنید که آیا روغن ترمز در دیگ روغن سیستم ترمز هر سه ماه یکبار پر است یا خیر. اگر روغن ترمز پر نیست، لطفا به موقع روغن ترمز را دوباره پر کنید. در حین بازرسی، چهار پیچ پوشش محافظ قسمت کشش را بردارید، درپوش محافظ را بردارید، ارتفاع روغن در دیگ روغن سیستم ترمز را به صورت چشمی بررسی کنید و سپس درپوش محافظ را دوباره تنظیم کنید و با پیچ آن را ببندید. تصویر زیر را ببینید.

ب) هر شش ماه یا هر 1000 کیلومتر، مهره‌های چرخ را از نظر شل شدن بررسی کنید و دوباره مهره‌های لاستیک را ببندید.

ج) یاتاقان های توپی چرخ را هر سال یا هر 1000 کیلومتر دوباره چرب کنید.

د) هر سال یا هر 1000 کیلومتر، ترمز چرخ را دوباره تنظیم کنید تا مطمئن شوید که ترمز کار به طور معمول کار می کند.

ه) لاستیک باید با توجه به شرایط سایش تعویض شود و فاصله زمانی تعویض نباید بیش از 3 سال باشد.

موارد فوق توسط سازمان های حرفه ای نگهداری می شود.

7.2.3 مخزن ضد انفجار

الف) پوشش توپ ضد انفجار حداقل یک بار در ماه باز و بسته می شود.

ب) مکانیزم سوئیچ توپ ضد انفجار هر شش ماه مقدار مناسبی از روغن را در موقعیت زیر می ریزد و روغن ریخته شده را با یک پارچه نخی تمیز پاک کنید.

7.2.4 منبع تغذیه موبایل

الف) هر سه ماه یکبار برق موبایل را شارژ و دشارژ کنید و ظرف 24 ساعت پس از اتمام دشارژ آن را شارژ و بازیابی کنید.

ب) لطفاً هنگام شارژ از شارژر همراه محصول استفاده کنید. هنگام شارژ، از شارژ کردن در نزدیکی منبع گرما یا زیر نور مستقیم خورشید خودداری کنید و باتری را خیس نکنید و آن را در آب قرار ندهید.

ج) منبع تغذیه موبایل قابل شارژ نیست، باید به موقع تعویض شود، با توجه به استفاده متفاوت از محیط محصول، عمر متفاوت، توصیه می شود 3 سال جایگزین شود.

8 ذخیره سازی و حمل و نقل

8.1 ذخیره سازی

8.1.1 دمای ذخیره سازی: -10℃~45℃;

8.1.2 رطوبت ذخیره سازی: رطوبت نسبی ≤80%;

8.1.3 محیط ذخیره سازی: محصول باید در یک انبار خشک تهویه شده، تمیز، دور از نیروی القایی و گاز خورنده قرار گیرد. اگر انباری وجود ندارد، حتما محصول را با پوشش ضد باران بپوشانید تا از بارش مستقیم باران جلوگیری شود.

8.1.4 اقدامات احتیاطی:

الف) محصول باید روی زمین صاف پارک شود و نباید در شیب پارک شود.

ب) درب مخزن باید بسته باشد.

ج) پای جلو را در حالت عمودی با زمین تنظیم کنید و آن را در تماس با زمین تنظیم کنید، حالت ذخیره سازی محصول در شکل زیر نشان داده شده است.

د) محصول باید با پوشش ضد باران پوشانده شود و به طور ایمن بسته شود.

8.2 حمل و نقل

8.2.1 الزامات نصب چنگال:

الف) تجهیزات بالابر: لیفتراک.

ب) بار لیفتراک: ≥5T.

ج) اندازه چنگال لیفتراک: عرض ≤210 میلی متر، طول ≥2000 میلی متر، فاصله حدود 750 میلی متر.

د) موقعیت نقطه عرضی: شکل زیر را ببینید. هنگام نصب چنگال باید اطمینان حاصل شود که چنگال بار به طور همزمان از دو طرف صفحه چنگال عبور کرده و سپس محصول بلند می شود.

ه) سایر الزامات: در فرآیند نصب لیفتراک، لطفاً الزامات مربوطه لیفتراک را رعایت کنید تا از تلفات و آسیب به محصول جلوگیری شود.

8.2.2 الزامات حمل و نقل:

الف) محصولات باید با پوشش، باران، رطوبت، وسایل حمل و نقل تمیز حمل شوند تا از کالاهای خورنده در همان کالسکه جلوگیری شود.

ب) محصول باید محکم به وسیله حمل و نقل بسته شود تا اطمینان حاصل شود که هنگام رانندگی وسیله حمل و نقل بین محصول و وسیله حمل و نقل حرکتی وجود ندارد.

ج) کاستورهای نگهدارنده باید جمع شوند.

9 عیب یابی

توجه: اگر مشکلات فوق را نمی توان رد کرد، لطفا با سازنده تماس بگیرید.

10 دوره گارانتی

محصول تحت محیط کاری مشخص شده، شرایط ذخیره سازی و نگهداری، دوره گارانتی:

الف) مدت گارانتی بدنه مخزن ضد انفجار، درب مخزن، مکانیزم سوئیچ و وسیله نقلیه تریلر 2 سال است.

ب) مدت زمان گارانتی کاهنده، کلاچ، موتور، قطعات الکتریکی (مانند درایورها و غیره) در جعبه کنترل الکتریکی، کنترلر، کابل، منبع تغذیه موبایل، چراغ های راهنمایی، چراغ های فلش، دوربین ها، کاستورهای پشتیبانی و غیره. 1 سال است

ج) دوره گارانتی سیستم ترمز تریلر، مونتاژ چرخ (لاستیک، توپی، بلبرینگ) و سیستم تعلیق 1 سال یا 2000 کیلومتر است.

د) لوازم جانبی خودرو (جک هیدرولیک، آچار لاستیک، آچار بالابر پا، آچار آلن، نوار مخصوص، بلوک بالشتک چوبی، روپوش، توری نگهدارنده) مشمول گارانتی نمی باشد.

ه) استفاده در شرایطی فراتر از الزامات این راهنمای عملیات و نگهداری مشمول گارانتی نمی باشد.

11 اطلاعات تماس

اضافه کنید: شماره 16 جاده نینگبو، منطقه لانگتان، شهر جیلین، استان جیلین

تلفن: 0432-65117860 همراه: 13843229755

فکس: 0432-65117860 کد پستی: 13202111

لیست پیکربندی
